Odpowiedź na pytanie „jak dobrać zawiasy do bramy lub furtki?” wymaga uwzględnienia masy skrzydła, jego szerokości oraz odległości środka ciężkości od osi obrotu. Nieprawidłowy dobór powoduje opadanie konstrukcji, przeciążenie spoin i trudności z ustawieniem zamka, dlatego parametry zawiasów są istotne dla ślusarzy, monterów oraz inwestorów.
Najważniejsze wnioski techniczne:
- Skrzydło o masie 80 kg i szerokości 1 m wywołuje statyczny moment około 392 Nm względem osi zawiasów.
- Dwa zawiasy są typowym rozwiązaniem dla furtki, natomiast wysokie lub ciężkie skrzydło może wymagać 3 punktów podparcia.
- Gwint M20 ma średnicę nominalną 20 mm, ale sam rozmiar gwintu nie określa dopuszczalnej nośności zawiasu.
- Górny i dolny zawias umieszcza się zazwyczaj 150–250 mm od krawędzi skrzydła, jeżeli dokumentacja konstrukcji nie wskazuje inaczej.
Od czego zacząć dobór zawiasów?
Dobór należy rozpocząć od ustalenia masy, szerokości, wysokości oraz rodzaju wypełnienia skrzydła. Masa powinna obejmować ramę, profile, blachę, sztachety, elementy kute, zamek i dodatkowe wyposażenie.
Wśród zawiasów do bram i furtek występują konstrukcje regulowane, toczone, pasowe, przykręcane i przeznaczone do wspawania. Sposób mocowania trzeba dopasować do grubości ścianki profilu, wymiaru słupka oraz technologii wykonania bramy.
Profil 40x40x2 mm zapewnia znacznie mniejszą powierzchnię mocowania niż profil 80x80x3 mm. Zbyt cienka ścianka może odkształcić się miejscowo, nawet jeżeli sworzeń zawiasu ma odpowiednią średnicę.
Jak obliczyć obciążenie zawiasów?
Podstawowe obciążenie można oszacować ze wzoru M = m x g x a, gdzie masa skrzydła jest podawana w kilogramach, a odległość środka ciężkości od osi zawiasów w metrach. Dla skrzydła o masie 80 kg i szerokości 1 m środek ciężkości znajduje się około 0,5 m od osi.
M = 80 kg x 9,81 m/s² x 0,5 m = 392,4 Nm
Obliczenie przedstawia obciążenie statyczne. Dobór konstrukcyjny powinien dodatkowo uwzględniać uderzenia podczas zamykania, podmuchy wiatru, niedokładność montażu i korozję. W praktycznym doborze stosuje się zapas wynikający z dokumentacji producenta oraz warunków użytkowania.
Pełne wypełnienie zwiększa obciążenie wiatrem. Skrzydło o wymiarach 2×2 m ma powierzchnię 4 m², a przy ciśnieniu 0,5 kN/m² działa na nie siła około 2 kN. Oddziaływanie wiatru należy określać zgodnie z założeniami projektowymi opartymi na PN-EN 1991-1-4.
Kiedy wybrać zawias regulowany?

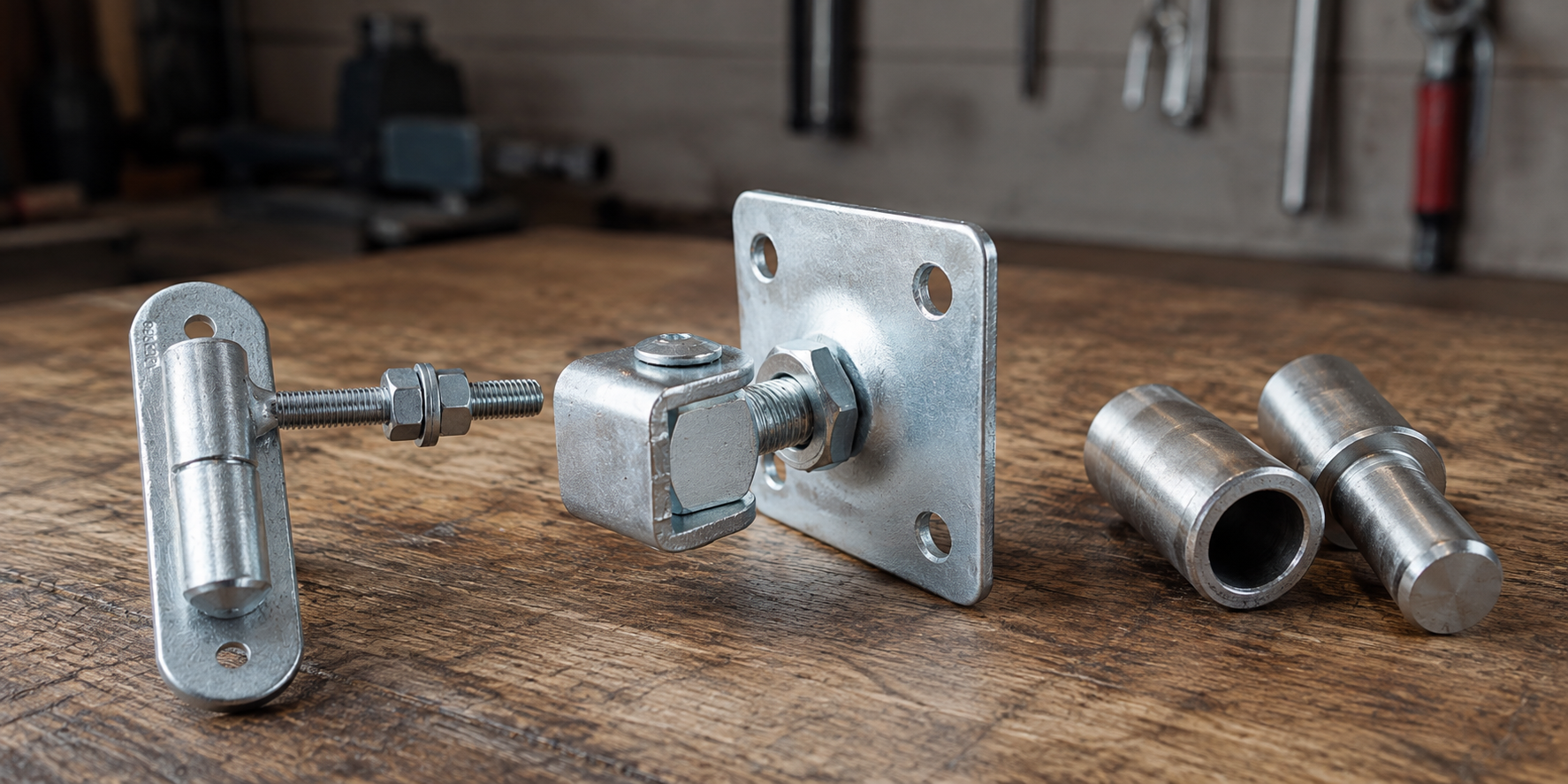

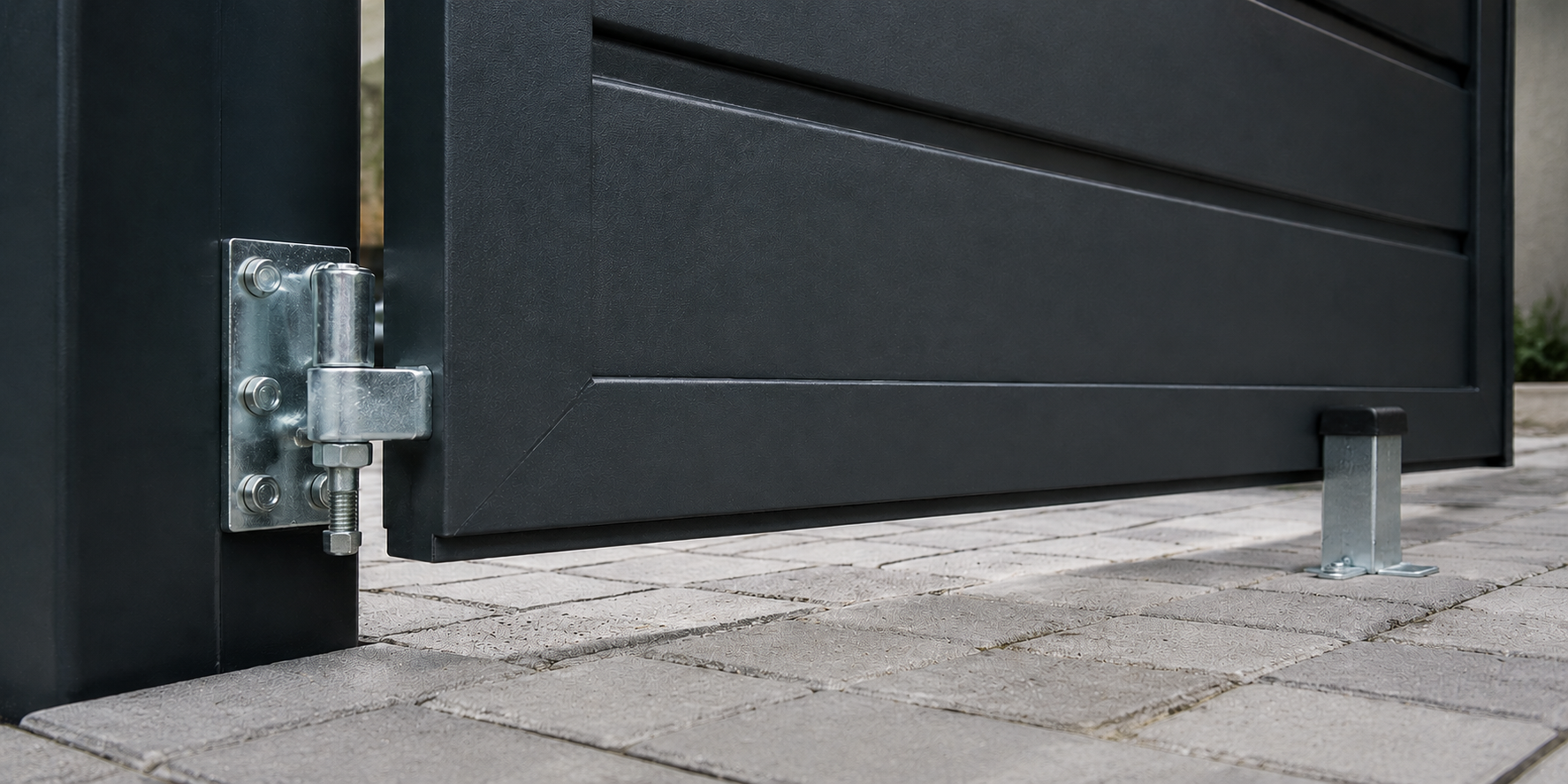

Zawias regulowany warto zastosować, gdy po montażu potrzebna będzie korekta szczeliny, pionu albo położenia skrzydła względem zamka. Zakres regulacji zależy od konstrukcji konkretnego modelu i długości roboczej gwintu.
Gwinty M16, M20 i M24 mają nominalne średnice odpowiednio 16, 20 i 24 mm. Większa średnica może zwiększać sztywność trzpienia, ale nośność całego połączenia zależy również od materiału, spoiny, nakrętek, blachy montażowej oraz profilu nośnego.
Konstrukcja wykorzystująca zawiasy regulowane ułatwia kompensowanie kilkumilimetrowych odchyłek powstałych podczas spawania lub osiadania słupka. Trzpień powinien pozostać wkręcony na długość określoną przez producenta; wysunięcie gwintu do skrajnego położenia ogranicza stabilność mocowania.
Kiedy zastosować zawias toczony lub pasowy?

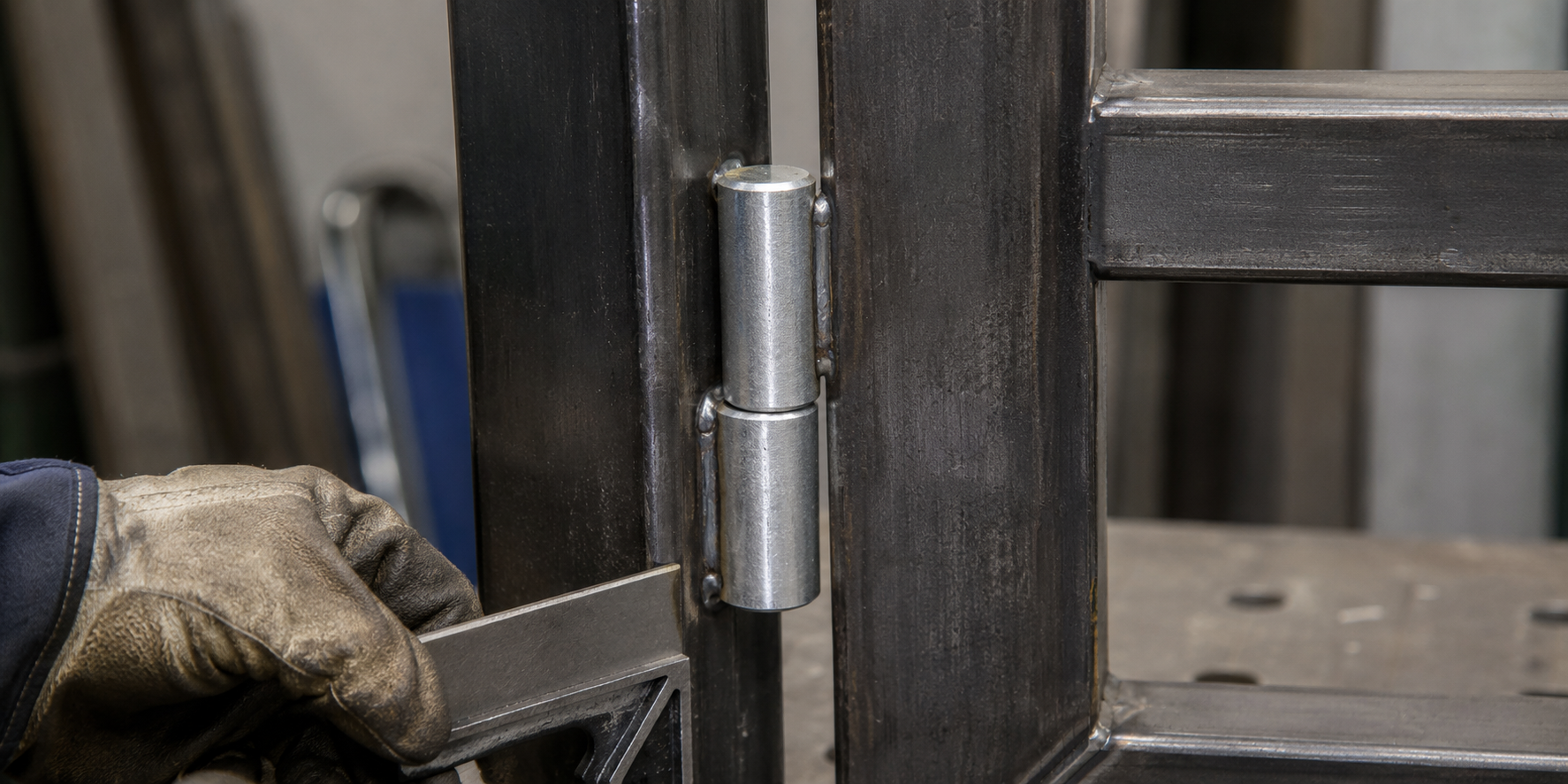

Zawias toczony sprawdza się w spawanych konstrukcjach stalowych, gdy priorytetem jest zwarta budowa i stałe położenie osi obrotu. Brak regulacji wymaga dokładnego ustawienia obu części przed wykonaniem spoin.
Zawias pasowy rozkłada obciążenie na większym odcinku skrzydła. Rozwiązanie jest używane między innymi w szerokich bramach, drewnianych wrotach oraz konstrukcjach, w których punktowe mocowanie mogłoby osłabić ramę.
Sworzeń o średnicy 20 mm nie oznacza automatycznie takiej samej nośności w każdym modelu. O wyniku decydują również długość części nośnej, gatunek stali, geometria korpusu, rodzaj łożyskowania i jakość mocowania.
Ile zawiasów zamontować na jednym skrzydle?

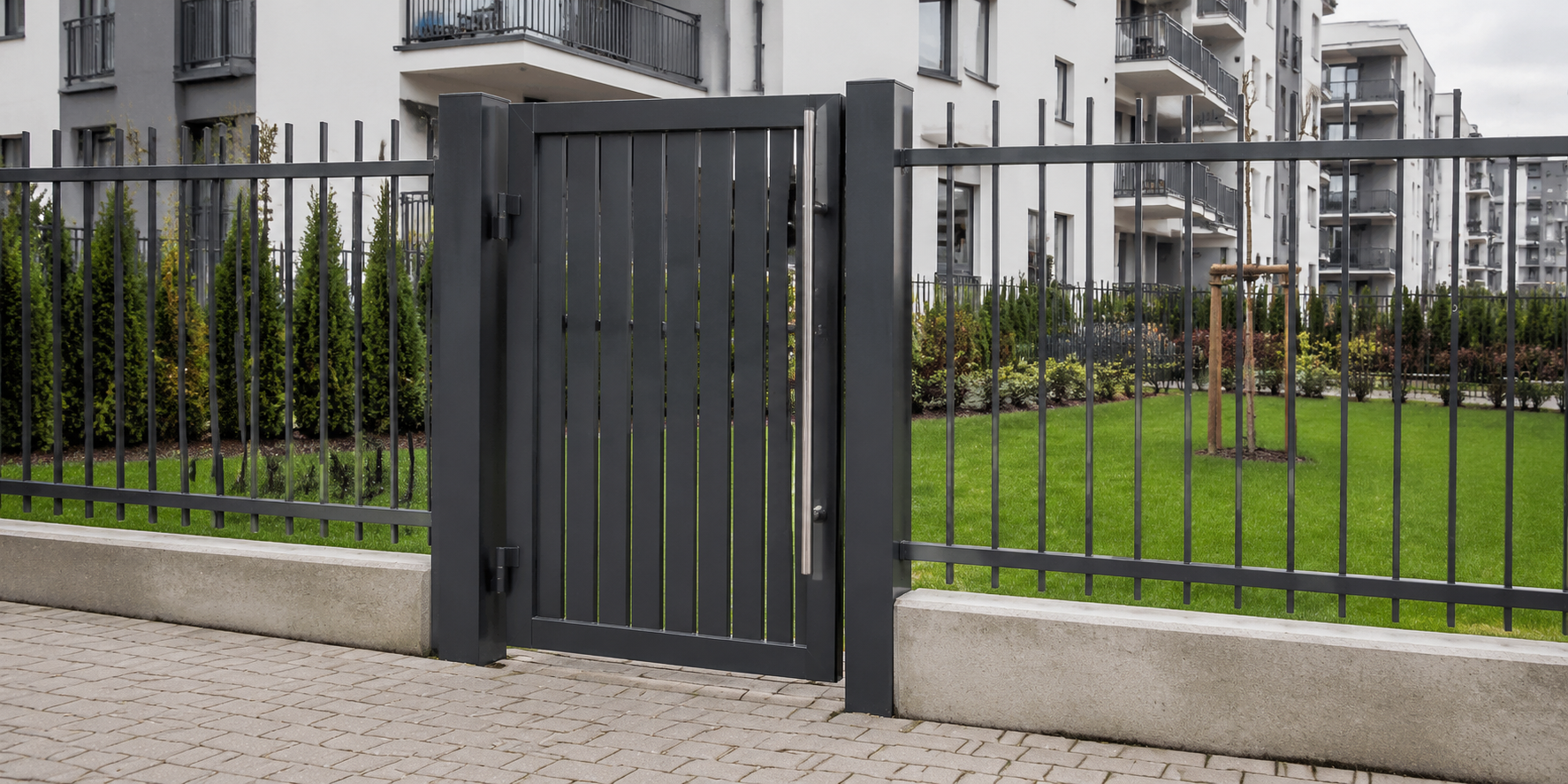

Dwa zawiasy są zazwyczaj wystarczające dla lekkiej furtki o stabilnej ramie, natomiast trzeciego zawiasu wymagają często skrzydła wysokie, pełne albo intensywnie użytkowane. Ostateczna liczba punktów podparcia powinna wynikać z obliczeń i deklarowanej nośności konkretnego modelu.
Trzeci zawias ogranicza odkształcenie wysokiego profilu, ale nierówny montaż może spowodować zakleszczenie osi. Wszystkie sworznie muszą znajdować się na jednej linii, z tolerancją pozwalającą na swobodny obrót bez bocznego naprężania korpusów.
Przy skrzydle wyższym niż 2 m dodatkowy punkt podparcia można rozważyć ze względu na podatność ramy i obciążenie wiatrem. Sam trzeci zawias nie zastępuje odpowiednio sztywnego profilu ani poprawnie wykonanego słupka.
Jak prawidłowo rozmieścić zawiasy?
Górny i dolny zawias należy rozmieścić możliwie daleko od siebie, pozostawiając zazwyczaj 150–250 mm odstępu od górnej i dolnej krawędzi ramy. Większy rozstaw zmniejsza siły działające na mocowania przy takim samym momencie wywołanym masą skrzydła.
Górny zawias przeciwdziała odrywaniu skrzydła od słupka, natomiast dolny przenosi znaczną część obciążenia pionowego. Ewentualny trzeci zawias montuje się zwykle w górnej połowie konstrukcji, gdzie może ograniczać odkształcenie profilu.
Przed spawaniem trzeba ustawić szczelinę roboczą zgodnie z geometrią zawiasu. Luz rzędu 10–20 mm jest często spotykany w konstrukcjach regulowanych, lecz właściwy wymiar musi wynikać z długości trzpienia, blachy montażowej i budowy słupka.
Jak zabezpieczyć zawiasy przed korozją?
Zabezpieczenie należy dobrać do klasy korozyjności środowiska oraz materiału zawiasu, słupka i skrzydła. Wymagania dotyczące systemów malarskich konstrukcji stalowych opisuje seria PN-EN ISO 12944.
Zawiasy ocynkowane wymagają zabezpieczenia powierzchni uszkodzonych podczas spawania. Strefę spoiny należy oczyścić, odtłuścić i pokryć powłoką przeznaczoną do naprawy zabezpieczenia cynkowego, a następnie zastosować odpowiedni system malarski.
Elementy ruchome powinny umożliwiać okresowe smarowanie. Woda gromadząca się w korpusie lub profilu przyspiesza korozję, dlatego otwory odwadniające i akcesoria do zawiasów trzeba uwzględnić już na etapie wykonywania ramy.
Jak uniknąć błędów montażowych?
Prawidłowy montaż wymaga ustawienia wspólnej osi zawiasów przed wykonaniem spoin ciągłych lub ostatecznym dokręceniem śrub. Nawet niewielkie przesunięcie osi powoduje wzrost oporów, przyspieszone zużycie sworzni i samoczynne przemieszczanie się skrzydła.
Najczęstsze błędy obejmują:
- dobór zawiasu wyłącznie na podstawie średnicy gwintu,
- nieuwzględnienie masy pełnego wypełnienia,
- zbyt mały rozstaw górnego i dolnego zawiasu,
- spawanie bez wcześniejszego punktowego ustalenia osi,
- brak miejsca na regulację i późniejsze smarowanie,
- mocowanie do profilu o zbyt cienkiej ściance.
Po montażu skrzydło powinno wykonać pełny zakres ruchu bez zakleszczeń. Szczelinę przy słupku, położenie zamka i pion ramy należy ponownie skontrolować po kilku cyklach otwierania.
Podsumowanie
Dobór zawiasów powinien wynikać z momentu obciążającego, konstrukcji ramy, rozstawu punktów podparcia i warunków środowiskowych. Masa skrzydła stanowi tylko jeden z parametrów, ponieważ szerokość, wiatr, pełne wypełnienie i geometria mocowania mogą znacząco zwiększyć siły działające na zawiasy.
Zawias regulowany ułatwia korektę ustawienia, zawias toczony zapewnia zwartą konstrukcję spawaną, a zawias pasowy rozkłada obciążenie na większej powierzchni. Deklarowana nośność producenta oraz obliczenia konstrukcyjne mają pierwszeństwo przed orientacyjnymi zasadami doboru.
